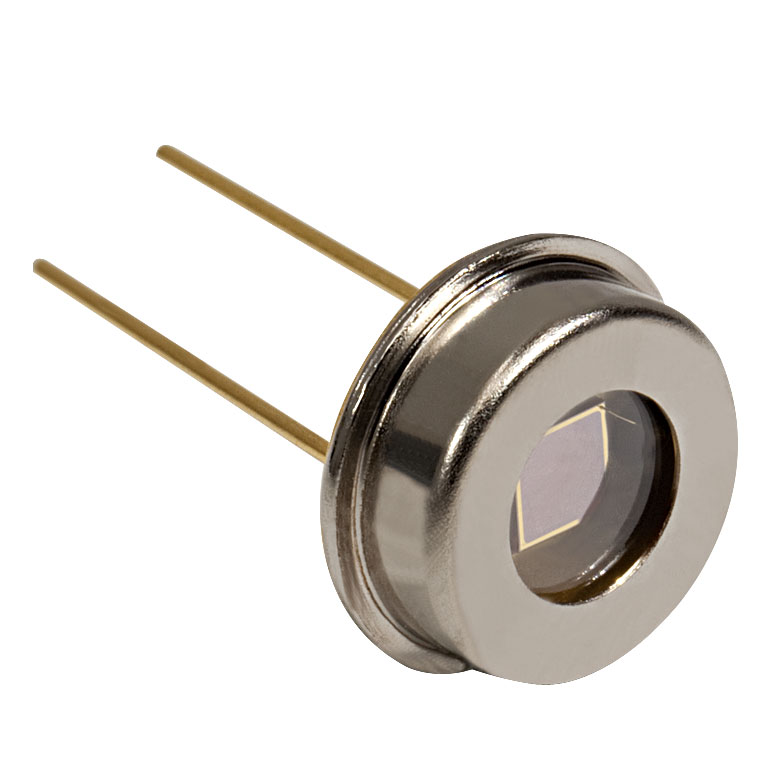

YXID4系列硫化铅探测器(pbS Detectors) YXID4321

等效输入噪声：≤1μV

输入阻抗：≥3MΩ

工作频率：20Hz≤f≤100KHz

输入信号：30mV

放大倍数：50

主要技术指标：

型号名称Model

YID4321(国产芯片)

YID4302(进口芯片)

感光面积Active size (mm×mm)

6×6

1×5

波长范围Wavelength range (μm)

0.8-3.2

0.8-3.0

峰值波长peak Re wavelength (μm)

≥2.1

2.2

响应度Re (V/W)

≥300

3×104

电阻Rd(MΩ)

0.1-0.3

0.2-2

比探测率D* (cm(Hz)1/2/W)

≥1×108

5×108

时间常数Time constant (μs)

≤400

200

重量(Weight)

0.27kg

前置放大器参数：

输入噪声：1.5nVHz1/2

输入阻抗：50KΩ

带宽：10KHz

输入信号：30mV

放大倍数：12-300

最大输出：10V（Vpp）

YID4323T2探测器

型号名称Model

YID4323T2(进口芯片)

感光面积Active size (mm×mm)

3×3

波长范围Wavelength range (μm)

0.8-3.2

峰值波长wavelength λp(μm)

2.6

峰值响应度Responsivity λp(V/W)

3x105（min）

电阻Rd(MΩ)

1-10

比探测率D* (cm(Hz)1/2/W)

2.5x1011

时间常数Time constant (μs)

700-1200

工作温度Operating Temperature(K)

243
