硅雪崩光电二极管

☆产品介绍

正照平面型芯片结构，具有低暗电流、高响应度、高增益等特点。

☆产品应用

主要用于激光测距、弱光检测、激光通信系统、汽车防撞系统等。

☆技术指标

型号

光敏尺寸

（μm）

光谱范围

(nm)

响应度

(A/W)

暗电流

(nA)

击穿电压

(V)

结电容

(pF)

响应时间

（ns）

AD230-800

Φ230

400~1100

45@800nmM=100

0.2@M=100

100~200

1.5@M=100

0.3@800nm， M=100

AD500-800

Φ500

2.0@M=100

AD800-800

Φ800

0.5@M=100

3.0@M=100

AD230-850

Φ230

55@850nmM=100

0.3@M=100

100~250

1.5@M=100

0.5@850nm ，M=100

AD500-850

Φ500

0.5@M=100

2.0@M=100

AD800-850

Φ800

1.0@M=100

3.0@M=100

AD230-905

Φ230

65@905nmM=100

2.0@M=100

220~400

1.5@M=100

2.0@905nm ，M=100

AD500-905

Φ500

3.0@M=100

2.0@M=100

AD800-905

Φ800

5.0@M=100

3.0@M=100

AD800-1064

Φ800

35@1064nm

5.0@M=100

250~550

3.0@M=100

6.0@905nm，M=100

备 注

1. ADXXX-YYY：XXX代表光敏直径，YYY代表特定的波长；

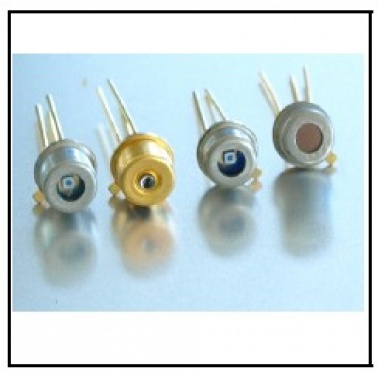

2. 封装形式：TO封装或贴片式封装；

3.可根据用户需求对不同光敏面形状和尺寸进行研制生产。
